Ауыр машиналар мен жел турбиналарының айналу қозғалысы үшін айналмалы сақина неге маңызды?

Ауыр техника әлемінде үлкен жүктемелер кезінде айналуға мүмкіндік беретін құрамдас бөлік бар - айналмалы сақина. Бұрылмалы мойынтірек ретінде де белгілі, бұл үлкен масштабты мойынтірек бір уақытта осьтік күштерді, радиалды күштерді және аударылу сәттерін өңдейді, бұл оны экскаваторлар, крандар, жел турбиналары және әуе жұмыс платформалары сияқты жабдық үшін таптырмас етеді. Біз тексеремізАйналмалы сақинабастапХуаси, оның дизайн принциптерін, материал талаптарын және құрылыстан жаңартылатын энергияға дейінгі салалардағы маңызды рөлін зерттейді. Біз сондай-ақ өндіріс мүмкіндіктерін, сапа жүйелерін және жасайтын сертификаттарды қарастырамызХуасиосы талап етілетін салада сенімді жеткізуші.

Ауыр өнеркәсіпті қозғалысқа келтіретін «Біріккен».

Елестетіп көріңізші, үлкен жел турбинасы өз қалақтарын желге қарай бұрады. Немесе ауыр жүктерді көтеру үшін жебелерін айналдыратын биік кран. Немесе жерді қазу үшін қолын сермеп тұрған экскаватор. Осы машиналардың әрқайсысында айналуға мүмкіндік беретін жалғыз құрамдас — айналмалы сақина бар. Көбінесе «машина қосылысы» деп аталатын бұл үлкен мойынтірек айналмалы жоғарғы құрылымды қозғалмайтын төменгі құрылымға қосады, біркелкі, басқарылатын қозғалысқа мүмкіндік бере отырып, үлкен күштерді жібереді.

Айналмалы сақина қарапайым мойынтірек емес. Оның диаметрі әдетте үлкен (0,4-тен 10 метрге дейін) және стандартты мойынтіректерді бұзатын біріктірілген жүктемелерге төтеп беруі керек. Бұл жүктемелерге осьтік күштер (тік салмақ), радиалды күштер (көлденең итеру және тарту) және аударылу моменттері (еңкейту күштері) жатады. Айналмалы элементтермен, айналмалы жолдармен және жиі біріктірілген тісті доңғалақ тістері бар айналмалы сақинаның дизайны айналуды дәл бақылауды сақтай отырып, бұл жүктемелерді қолдауға мүмкіндік береді.

Jiangyin Huaxi Flange Co., Ltd., Jiangsu Huaxi тобының еншілес кәсіпорны, 1984 жылдан бері сақиналы соғылмалар мен дайын фланецтерді шығарады. Компания жыл сайын 35 000 тонна сақиналы соғылмалар мен 25 000 тонна дайын фланецтер мен құбыр арматураларын шығарады. ОлардыңАйналмалы сақинаөнімдер баспайтын болаттан, көміртекті болаттан, легирленген болаттан және дуплексті болаттан жасалған және 28 елге экспортталады. Бұл мақала Хуаксиді айналмалы сақина нарығында маңызды ойыншы ететін мүмкіндіктерді, өндіріс процестерін және қолданбаларды зерттейді.

Техникалық сипаттамалар

Төменде негізгі сипаттамалар мен мүмкіндіктердің қысқаша мазмұны берілгенАйналмалы сақинаөнімдеріненХуаси.

Айналмалы сақинаның қарапайым мойынтіректерден айырмашылығы неде?

Айналмалы сақинаның құндылығын түсіну үшін ол қанағаттандыруы керек бірегей талаптарды қарастыруға көмектеседі.

Біріктірілген жүктеме сыйымдылығы

Айналмалы сақина стандартты мойынтіректерді тез бұзатын күштер жиынтығын өңдеуге арналған. Кранда жүк пен жебенің салмағы массивтік аударылу сәтін тудырады. Жел турбинасында нацель мен қалақтардың салмағы осьтік жүктемелерді тудырады, ал жел күштері радиалды және көлбеу жүктемелерді тудырады. Бұрылмалы сақинаның берік конструкциясы — үлкен диаметрлі жолдар мен бірнеше қатарлы айналдыру элементтері бар — бұл күштерді тиімді таратады.

Үлкен диаметрі, ықшам биіктігі

Айналмалы сақиналар биіктігіне қатысты үлкен диаметрімен сипатталады. Бұл «пластинаға ұқсас» пішін оларды машинаның үстіңгі және астыңғы құрылымдарының арасына тікелей орнатуға мүмкіндік береді, бұл қажетті жүк сыйымдылығын қамтамасыз ете отырып, кеңістікті үнемдейді. Диаметрі қолданбаға байланысты 200 мм-ден 10 000 мм немесе одан да көп болуы мүмкін.

Біріктірілген тісті тістер

Көптеген айналмалы сақиналар ішкі немесе сыртқы сақинадағы тісті беріліс тістерін қамтиды, бұл жетекті тістермен тікелей біріктіруге мүмкіндік береді. Бұл машинаның дизайнын жеңілдететін және салмақты азайтатын бөлек беріліс қажеттілігін болдырмайды. Опциялар ішкі беріліс, сыртқы беріліс немесе тіссіз конфигурацияларды қамтиды.

Монтаждау икемділігі

Бұрылмалы сақиналар әдетте ішкі және сыртқы сақиналардағы болт саңылаулары арқылы орнатылады. Бұл машина құрылымына оңай біріктіруге мүмкіндік береді. Болт саңылаулары бар фланецті конструкциялар қауіпсіз бекітуді қамтамасыз ететін кең таралған.

Өндіріс процесі: шикізаттан дайын сақинаға дейін

Жоғары сапалы айналмалы сақинаны өндіру үшін соғудың, өңдеудің және термиялық өңдеудің жетілдірілген мүмкіндіктері қажет.Хуасиосы салаларға қомақты инвестиция салды.

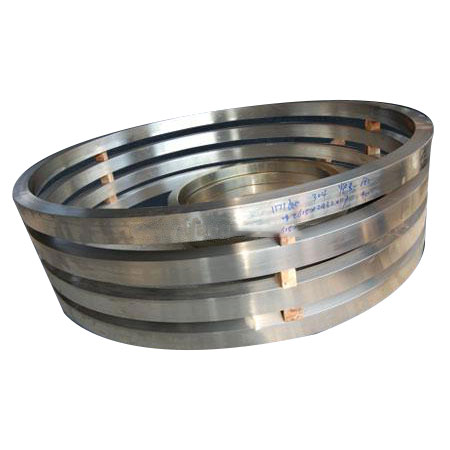

Сақина түріндегі соғу

Процесс болат құймадан немесе дайындамадан басталады, ол қыздырылады, содан кейін сақина пішініне соғылды.Хуасиматериалды пішіндеу үшін 3600 тонна майлы гидравликалық престерді, 5 м сақиналы диірмендерді және электрогидравликалық балғаларды пайдаланады. Бұл соғу процесі болаттың астық құрылымын теңестіреді, оның беріктігін, қаттылығын және шаршауға төзімділігін жақсартады.

Дәл өңдеу

Соғудан кейін сақина дәл өңдеуден өтеді.Хуаси2-5м тік токарлық станоктармен, 5м NC бұрғылау станоктарымен және басқа да озық жабдықтармен жабдықталған. Бұл машиналар дайын айналмалы сақинаға қажетті нақты өлшемдерді, болт саңылауларын және тісті беріліс тістерін шығарады. CNC технологиясын пайдалану дәйектілік пен дәлдікті қамтамасыз етеді.

Жылулық өңдеу

Термиялық өңдеу айналмалы сақиналарға қажетті механикалық қасиеттерге қол жеткізу үшін өте маңызды. Процесс әдетте қалыпқа келтіруді, күйдіруді, сөндіруді және шынықтыруды қамтиды. Жел турбиналары сияқты талап етілетін қолданбалар үшін қажетті беріктік пен қаттылыққа жету үшін арнайы термиялық өңдеу параметрлерін қажет ететін 42CrMo4V сияқты материалдар пайдаланылады.

Сапаны бақылау және тексеру

Хуасисапа кепілдігінің мінсіз жүйесі және заманауи физика-химиялық бақылау жабдықтарының толық жиынтығы бар. Сапа бөлімі тікелей бас менеджерге есеп береді және өндіріс процесінің әрбір қадамын қатаң бақылайды. Бұл сәйкес келмейтін материалдардың ешқашан қоймаға түспеуін, келесі процеске ауыспауын немесе зауыттан шықпауын қамтамасыз етеді.

Негізгі салалардағы қолданбалар

TheАйналмалы сақинабастапХуасиауыр жүктер сенімді айналуы керек көптеген салаларда қолданылады.

• Жел қуаты– Айналмалы сақиналар жел турбиналарының маңызды құрамдас бөліктері болып табылады, олар иілу жүйесінде (нацельді желге айналдыру үшін) және қадамдық жүйеде (пышақ бұрышын реттеу үшін) қолданылады. Сақиналар экстремалды ауа райы жағдайларына төтеп беріп, ондаған жылдар бойы сенімді жұмысты қамтамасыз етуі керек.

• Құрылыс және қазба жұмыстары– Экскаваторлар, крандар және әуе жұмыс платформалары айналмалы қозғалысы үшін айналмалы сақиналарға сүйенеді. Бұл машиналар ауыр жүктемелермен және жиі, жиі тербелмелі қозғалыстармен талап етілетін ортада жұмыс істейді.

• Материалды өңдеу– Порттық крандар, кеме жүк түсіргіштері және дестелерді қалпына келтірушілер жебелерді және жүк тиеу жабдықтарын айналдыру үшін айналмалы сақиналарды пайдаланады. Сақиналар жоғары жүктемелерге және жиі жұмыс циклдарына төтеп беруі керек.

• Тау-кен жабдықтары– Драглиндер мен шелек доңғалақ экскаваторлары сияқты ірі тау-кен машиналары олардың массивтік құрылымдарын қолдау және айналдыру үшін айналмалы сақиналарды пайдаланады.

• Теңіз және теңіз– Бұрылмалы сақиналар кеме крандарында, теңіз платформасындағы крандарда және коррозияға төзімділік пен сенімділік маңызды болып табылатын басқа теңіз қолданбаларында қолданылады.

• Өнеркәсіптік машиналар– Өнеркәсіптік жабдықтың көптеген түрлері, робототехникадан бұрылмалы табақтарға дейін, айналуды дәл басқару үшін айналмалы сақиналарды пайдаланады.

Жиі қойылатын сұрақтар

С: Айналмалы сақина дегеніміз не және ол не істейді?

Ж: Айналмалы сақина, сондай-ақ бұрылмалы табақтың мойынтіректері ретінде белгілі, осьтік күштерді, радиалды күштерді және аударылу моменттерін бір уақытта көтере алатын үлкен мойынтірек. Ол ауыр жүктерді көтере отырып, құрылымның айналуына мүмкіндік береді. Қолданбаларға крандар, экскаваторлар, жел турбиналары және әуе жұмыс платформалары жатады.

С: Айналмалы сақиналарда қандай материалдар қолданылады?

A: Жалпы материалдарға 50Mn, 42CrMo және C45 кіреді. Жел турбиналары сияқты талап етілетін қолданбалар үшін 42CrMo4V сияқты жоғары сапалы материалдар пайдаланылады.Хуасикөміртекті болаттан, тот баспайтын болаттан, легирленген болаттан және дуплексті болаттан жасалған айналмалы сақиналарды ұсынады.

С: Айналмалы сақинаны теңшеуге бола ма?

A: Иә.Хуаситұтынушы сызбаларына немесе үлгілеріне сәйкес айналмалы сақиналар жасай алады. Опциялар әртүрлі диаметрлерді, беріліс конфигурацияларын (ішкі, сыртқы немесе тіссіз) және бекіту саңылауларының үлгілерін қамтиды.

С: Хуакси айналмалы сақина өндірісі үшін қандай сертификаттарға ие?

A:ХуасиISO9001, неміс TUV Rheinland ISO9001 & PED, Қытай жіктеу қоғамының рұқсаты, AQSIQ Class-A экспорттық кәсіпорын бағалауы және BV зауытының мақұлдауы бар. Бұл сертификаттар халықаралық сапа және қауіпсіздік стандарттарына сәйкестігін көрсетеді.

С: Қай салаларда айналмалы сақиналар қолданылады?

Ж: Айналмалы сақиналар жел энергетикасында, құрылыста және қазу жұмыстарында, материалдарды өңдеуде, тау-кен өндіруде, теңізде және теңізде және жалпы өнеркәсіптік машиналарда қолданылады.

С: Айналмалы сақинаның типтік диаметрі қандай?

Ж: Айналмалы сақинаның диаметрі әдетте 0,4-тен 10 метрге дейін ауытқиды, кейбір қолданбалар одан да үлкен өлшемдерді қажет етеді.

Қорытынды

TheАйналмалы сақинабастапХуаси қазіргі заманғы өнеркәсіпті қуаттайтын машинаның маңызды құрамдас бөлігі болып табылады. Біркелкі, басқарылатын айналуды қамтамасыз ете отырып, біріктірілген жүктемелерді өңдеу қабілеті оны жел турбиналарынан құрылыс жабдықтарына дейінгі қолданбалар үшін маңызды етеді. Өндіріс процесі — сақиналы соғудан бастап дәл өңдеуге және термиялық өңдеуге дейін — жетілдірілген мүмкіндіктер мен қатаң сапаны бақылауды талап етеді.Хуасиайтарлықтай инвестициялады.

Жыл сайын 35 000 тоннадан астам сақина түріндегі соғу өндірісімен, толық жабдық базасымен және халықаралық сертификаттар жиынтығымен,Хуасиөзін 28 елдегі тұтынушылар үшін қабілетті серіктес ретінде көрсетті. Компанияның стандартты және тапсырыс бойынша өнімдерді шығару қабілеті оның сапаға ұмтылуымен бірге оны айналмалы сақиналар мен оған қатысты компоненттердің сенімді көзі етеді.

Өнеркәсіптік, жел электр қуатына немесе құрылысқа арналған бұрылмалы сақиналардың сенімді жеткізушісін іздесеңіз немесе сізде арнайы сипаттамалар мен бағалар туралы сұрақтарыңыз болса, сізге кеңес береміз.contactбіз бүгін.
